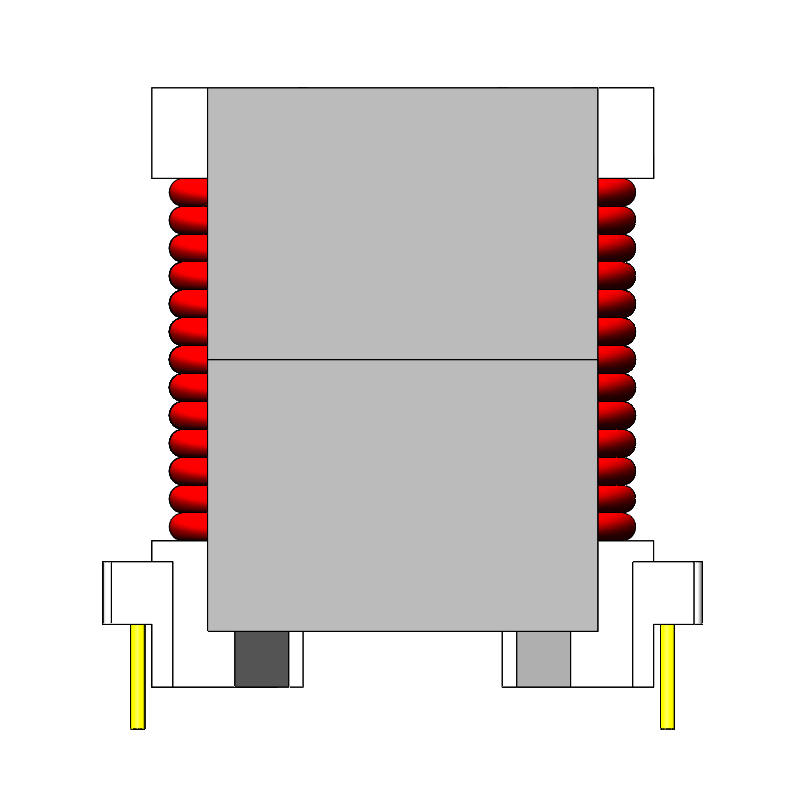

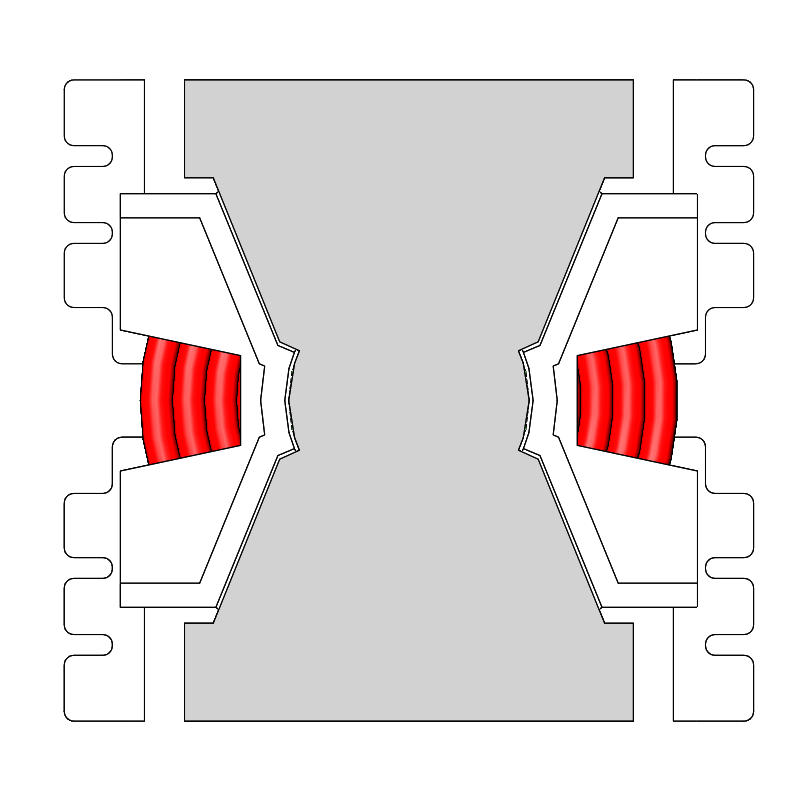

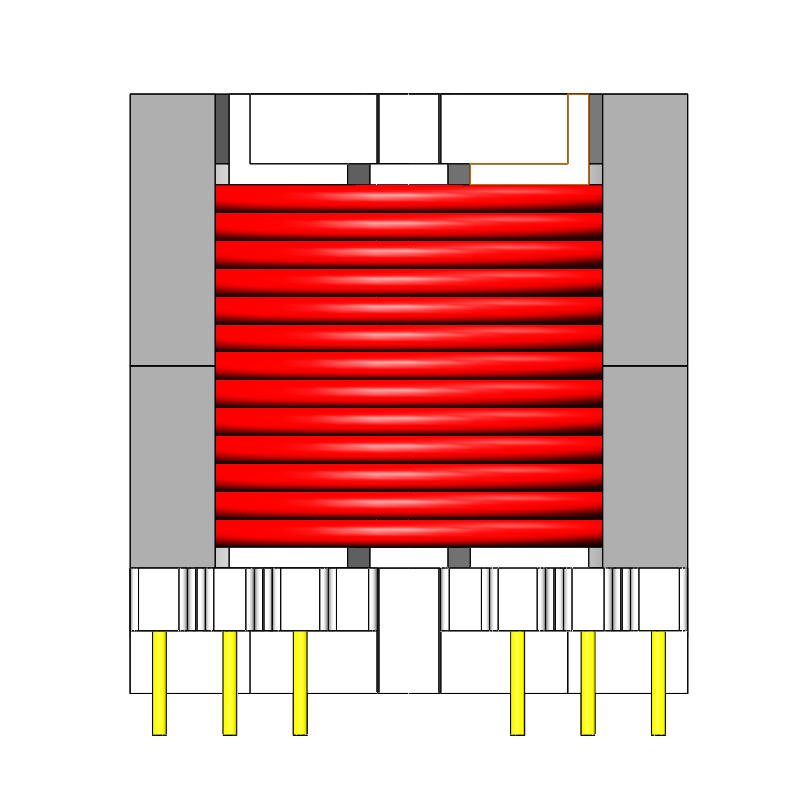

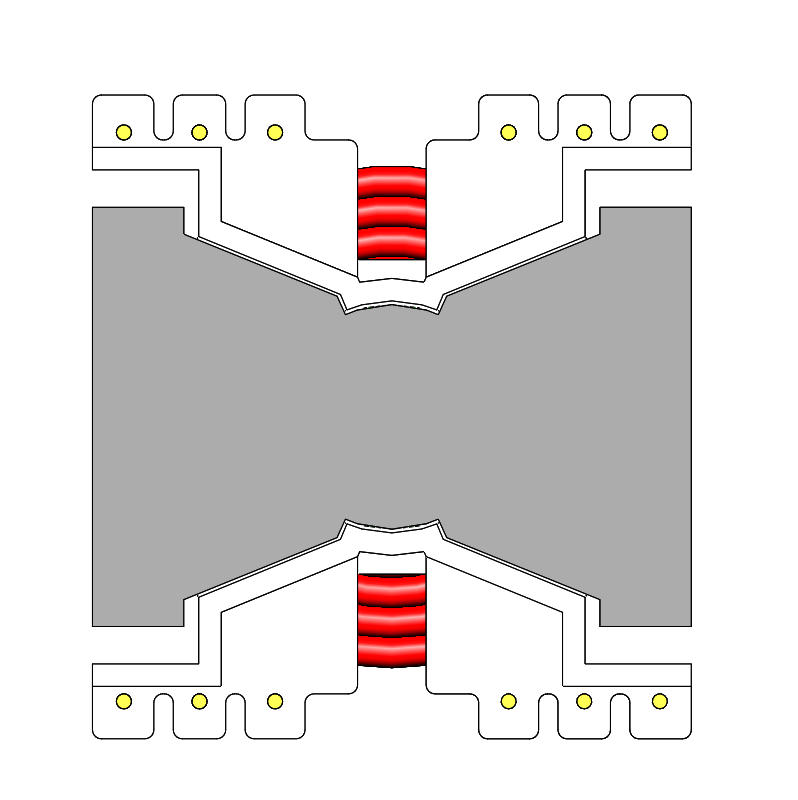

ال محث رنيني من النوع PQ هو ملف حثي ذو قلب من الفريت PQ، مصمم للدوائر الرنانة (مثل محولات الرنين LLC). وبفضل نفاذية القلب العالية وفقده المنخفض، يعمل مع المكثفات لضبط تردد الرنين، مما يجعله مكونًا أساسيًا لتصميمات مصادر الطاقة الفعالة والمدمجة.
محث رنيني عالي الكفاءة من نوع PQ لأنظمة الطاقة المتقدمة
بفضل انخفاض الفقد، وارتفاع التيار، وكثافة الطاقة العالية، والموثوقية العالية، يُعدّ المحث الرنيني من النوع PQ مثاليًا لتصميمات الطاقة الرنينية الفعّالة والمدمجة. وهو يتفوق في التطبيقات الصعبة مثل مركبات الطاقة الجديدة وتخزين الطاقة الكهروضوئية.
الميزات الرئيسية
خسائر منخفضة وكفاءة عالية: يساهم تصميم القلب من نوع PQ والملفات المُحسّنة في تقليل فقد الطاقة في القلب وفقد النحاس عند الترددات العالية، مما يُحسّن كفاءة مصدر الطاقة بشكل عام. كما تصل مقاومة التيار المستمر (DCR) إلى 1.9 ملي أوم، مما يُساعد على تقليل توليد الحرارة.
قدرة عالية على حمل التيار: يُوفر التصميم الهيكلي خصائص تيار تشبع ممتازة، مما يسمح له بتحمل تيارات تشغيل عالية جدًا دون انخفاض ملحوظ في الحث. على سبيل المثال، تُوفر بعض الطرازات تيار تشبع (Isat) يصل إلى 92.5 أمبير.

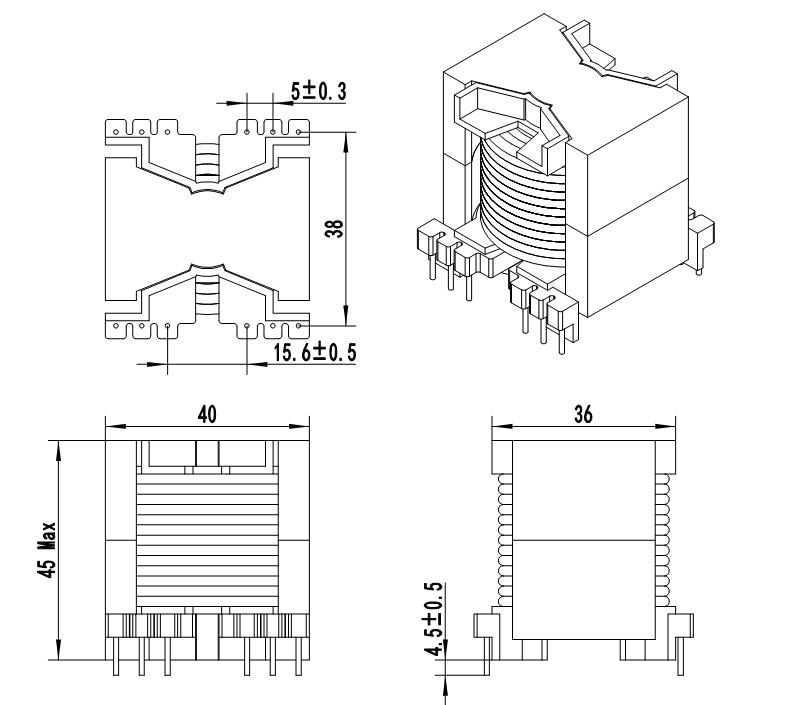

حجم صغير وكثافة طاقة عالية: يُساعد الهيكل الأساسي من نوع PQ على تحقيق الحث المطلوب وقدرة معالجة الطاقة ضمن حجم صغير، بما يتماشى مع التوجه نحو تصغير حجم مصادر الطاقة. يبلغ حجم عبوات SMD الشائعة 27.9 مم × 19.8 مم.
موثوقية عالية: عادةً ما تتوافق المنتجات مع معيار شهادة AEC-Q200 الخاص بالسيارات ويمكنها العمل ضمن نطاق واسع من درجات الحرارة من -40 درجة مئوية إلى +155 درجة مئوية، مما يجعلها مناسبة للتطبيقات ذات متطلبات الموثوقية الصارمة.
دي سي داياس| التيار الكهربائي (أ) | الحثية (ميكروهنري) |
| 0 | 51.4 |
| 5 | 51.2 |
| 10 | 51.1 |
| 15 | 50.8 |
| 20 | 49.8 |
| 25 | 47.3 |
| 30 | 46.3 |
| 35 | 45.9 |
| 40 | 45.4 |
| 45 | 44.9 |
| 50 | 43.9 |
مواصفات اللف
| لف | صالة | مواصفات الأسلاك | المنعطفات | ملاحظات |
| N1 | 1-2 | 2UEW-F φ0.1*110 | 30TS | تحولات مرجعية |
مادة
| اسم الصنف | مواصفة |
| سلك مطلي بالمينا | 2UEW-F φ0.1*110 |
| قلب مغناطيسي | PQ4040/PC40 |
| قاعدة | PQ4040/T375HF/ أسود |
| غراء الإيبوكسي | E500 |
| لحام / قصدير اللحام | Sn99.3Cu0.7 |
المعايير الكهربائية
| ملف الحث رقم 1 | 50 ميكروهنري ±15% (30 كيلوهرتز/1 فولت) |
| الحث #2 | 40 ميكروهنري كحد أدنى (30 كيلوهرتز/1 فولت/30 أمبير) |
| مقاومة التيار المستمر (DCR) | 20 ملي أوم كحد أقصى |
| جهد العزل الكهربائي (الجهد العالي) | 1.8 كيلو فولت تيار متردد 2 مللي أمبير - 3 ثوانٍ |
| مقاومة العزل (IR) | 100 ميجا أوم كحد أدنى (تيار مستمر 500 فولت) |
التطبيقات المستهدفة
وحدات تزويد الطاقة الصناعية والخوادم: تُعد المحاثات الرنانة عنصراً أساسياً في تصغير الحجم وتحقيق كفاءة عالية في مصادر الطاقة ذات الكثافة العالية والمحدودة المساحة، مثل دوائر تصحيح معامل القدرة 500 واط - 6 كيلو واط.
الطاقة الجديدة وتخزين الطاقة: تُستخدم هذه التقنيات في محولات الطاقة الشمسية الكهروضوئية وشحن أنظمة التخزين، وتساعد في الحفاظ على كفاءة عالية عبر نطاق واسع من الفولتية. كما تُعدّ التقنيات ذات الصلة محورًا رئيسيًا لبحوث الصناعة.
الشاحن المدمج (OBC): تُستخدم على نطاق واسع في محولات الرنين LLC للسيارات الكهربائية لتحويل التيار المتردد إلى تيار مستمر بكفاءة عالية. وهي نقطة جذب حالية في مجال البحث والتطوير والتطبيقات.
بطاريات الشحن السريع بالتيار المستمر: في وحدات DC-DC الخاصة بالشواحن السريعة، يعمل المحث الرنيني جنبًا إلى جنب مع المحول الرئيسي لتحويل الطاقة الرئيسي، على سبيل المثال، في حلول أعمدة الشحن بقدرة 60 كيلو وات و120 كيلو وات.
خبرة صناعية مثبتة: بفضل خبرتنا الصناعية التي تزيد عن 20 عامًا وقاعدة متينة تم تأسيسها في عام 2013، نقوم بتشغيل خمسة خطوط صناعية أساسية رئيسية عبر قواعد تصنيع متخصصة متعددة لضمان جودة المنتج واستقراره على أعلى مستوى.
شهادات الجودة العالمية: تلتزم منشآتنا التزاماً صارماً بالمعايير الدولية للسيارات والصناعة، مدعومة بمجموعة كاملة من الشهادات الرئيسية بما في ذلك IATF16949 وISO9001 وISO14001 وISO45001 وISO50001.
البحث والتطوير القوي والابتكار التقني: بفضل فرق البحث المتفانية ومختبرات التصميم الجديدة المتخصصة، نمتلك محافظ براءات اختراع واسعة النطاق وقدرات اختبار متقدمة لتوفير حلول مغناطيسية عالية الموثوقية ومخصصة.
التصنيع الذكي والقابل للتطوير: نحن نستفيد من أنظمة التصنيع الذكية المتقدمة التي تديرها أنظمة تخطيط موارد المؤسسات (ERP) وأنظمة إدارة عمليات التصنيع (MES) لتحسين القدرة الإنتاجية، مما يضمن سلسلة توريد موثوقة للغاية للعملاء الدوليين في جميع أنحاء الاتحاد الأوروبي والولايات المتحدة وعلى مستوى العالم.
