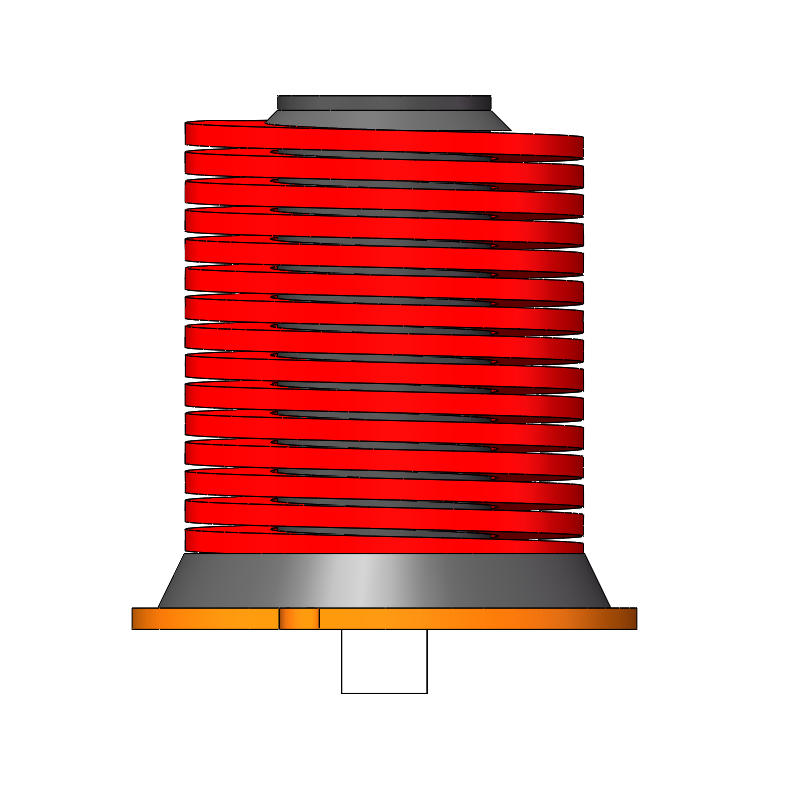

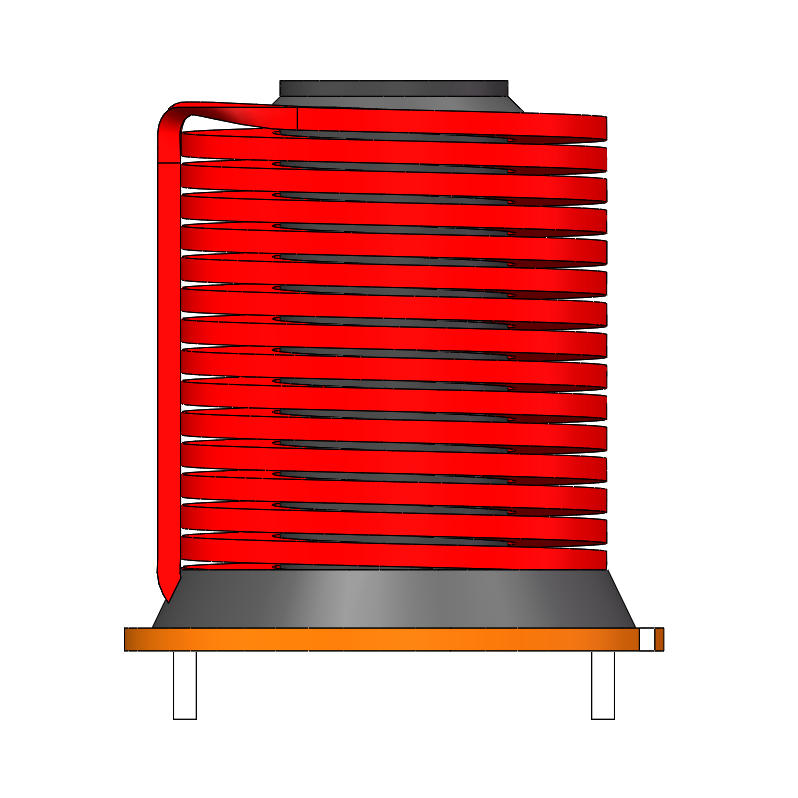

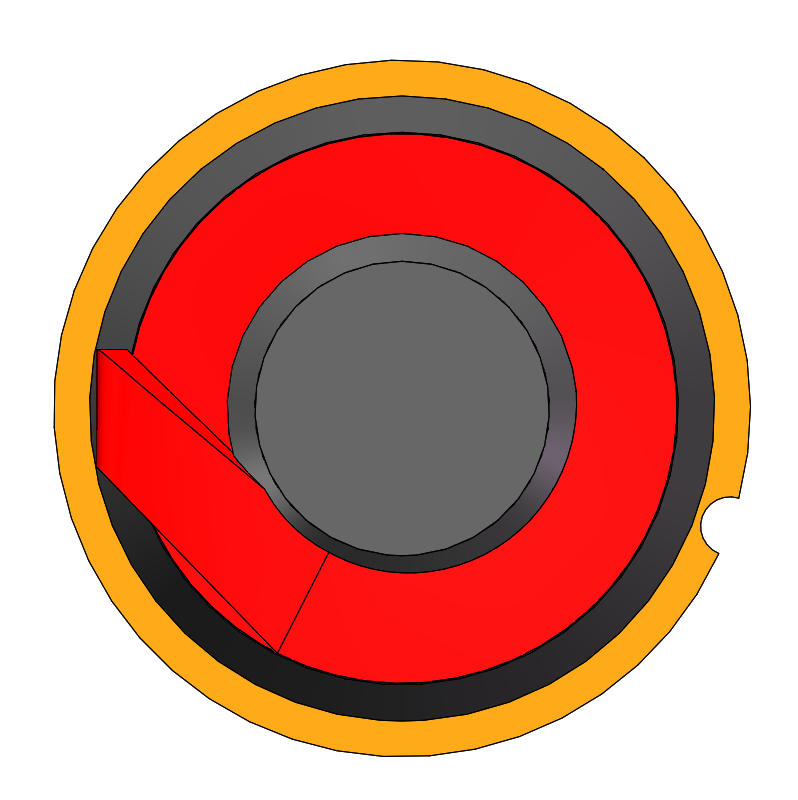

محث ذو قلب مسحوقي من نوع القضيب يُعدّ عنصرًا أساسيًا في دوائر إدارة الطاقة والترشيح. ويشير عمومًا إلى ملف حثي مصنوع عن طريق لفّ ملف حول قلب مغناطيسي على شكل قضيب.
ملف حث ذو قلب قضيب مضاد للتشبع عالي التيار
تمثل سلسلة المحاثات ذات القلب المسحوقي من نوع القضيب مكونًا سلبيًا عالي الأداء مصممًا خصيصًا لتطبيقات إدارة الطاقة الحساسة وتطبيقات ترشيح التداخل الكهرومغناطيسي. تتميز هذه المحاثة بملف ملفوف حول قلب مغناطيسي على شكل قضيب مصنوع من مواد سبائك مسحوقية متطورة، مما يوفر أداءً فائقًا في مقاومة التشبع في ظل ظروف انحياز التيار المستمر العالي. يضمن الهيكل المغناطيسي ذو الحلقة المفتوحة استقرارًا في الحث عبر نطاق واسع من التيار مع الحفاظ على خسائر منخفضة في القلب وتبديد حراري ممتاز. تشمل التطبيقات النموذجية مصادر الطاقة التبديلية عالية الكفاءة، ومحولات الطاقة الصناعية، ووحدات التحكم الإلكترونية للسيارات، ومعدات الاتصالات الحساسة للضوضاء، حيث تُعد الموثوقية والأداء الكهربائي المتسق من أهم الأولويات.
الميزات الرئيسية
قدرة قوية على مقاومة التشبع: قادر على التعامل مع تيارات عالية تصل إلى مئات الأمبيرات، مع حث مستقر لا ينخفض بشكل حاد في ظل ظروف التيار العالي.
كفاءة عالية في تبديد الحرارة: في ظل نفس الظروف، يكون ارتفاع درجة الحرارة أقل بكثير من ارتفاع درجة حرارة المحاثات التقليدية ذات الأسلاك المستديرة، مع انخفاض يزيد عن 20 درجة مئوية مقارنة بالتصميمات التقليدية.
يُسهم في التصغير: في التطبيقات عالية الطاقة، يُمكنه تقليل حجم المكون المغناطيسي بشكل فعال، مما يلبي متطلبات تصميم المعدات المدمجة.
دي سي داياس| التيار الكهربائي (أ) | الحثية (ميكروهنري) |
| 0 | 11.8 |
| 5 | 11.7 |
| 10 | 11.3 |
| 15 | 11 |
| 20 | 10.8 |
| 25 | 10.6 |
| 30 | 10.4 |
| 35 | 10.2 |
| 40 | 9.9 |
| 45 | 9.8 |
| 50 | 9.6 |
مواصفات اللف
| لف | صالة | مواصفات الأسلاك | المنعطفات | ملاحظات |
| N1 | 1-2 | QZY-2/180 1.5*6 | 17.5TS | تحولات مرجعية |
مادة
| اسم الصنف | مواصفة |
| سلك مطلي بالمينا | QZY-2/180 1.5*6 |
| قلب مغناطيسي | R15*36-090 |

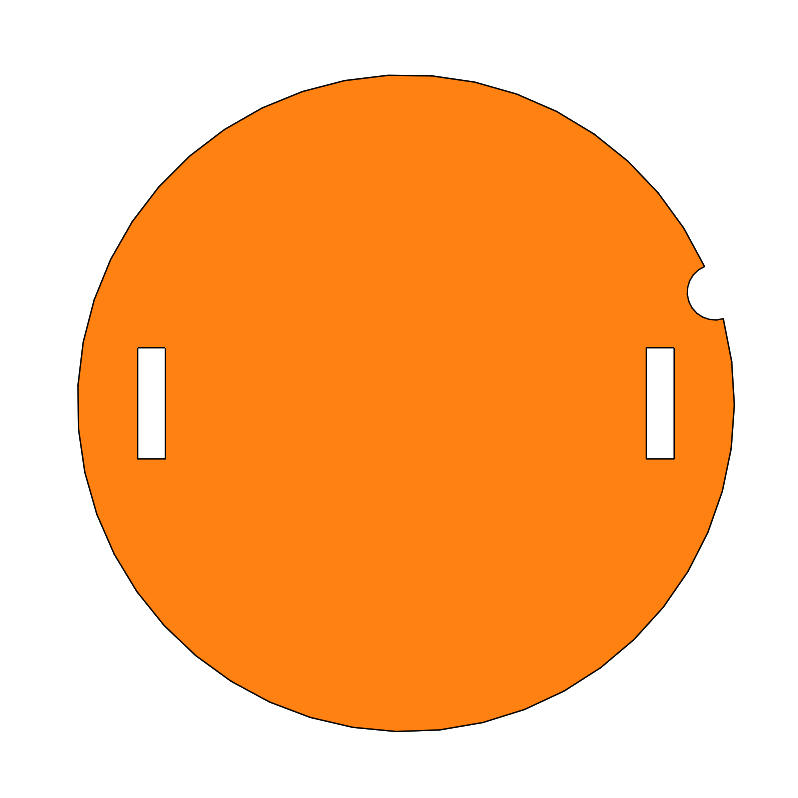

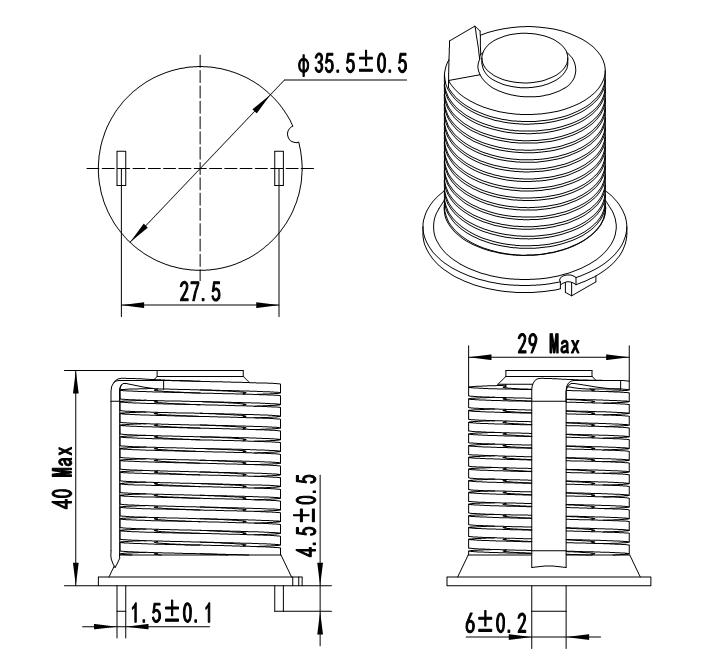

| بكرة / مُشكِّل لفائف | φ35.5/T2.0/FR-4 |
| مطاط السيليكون | E500 |
| لحام / قصدير اللحام | Sn99.3Cu0.7 |
المعايير الكهربائية
| ملف الحث رقم 1 | 11uH ±15%(20KHz/1V) |
| الحث #2 | 9 ميكروهنري كحد أدنى (20 كيلو هرتز / 1 فولت / 50 أمبير) |
| مقاومة التيار المستمر (Rdc) | 3.5 ملي أوم كحد أقصى |
| جهد العزل الكهربائي (الجهد العالي) | 2.0 كيلو فولت تيار متردد 2 مللي أمبير - 3 ثوانٍ |
| مقاومة العزل (IR) | 100 ميجا أوم كحد أدنى (تيار مستمر 500 فولت) |
التطبيقات المستهدفة
تم تصميم محاثاتنا ذات القلب القضيب لتقديم أداء موثوق به في تطبيقات ترشيح الطاقة العالية وتصحيح معامل القدرة، مما يجعلها مثالية لأنظمة إلكترونيات الطاقة المتطلبة.
خبرة صناعية مثبتة: بفضل خبرتنا الصناعية التي تزيد عن 20 عامًا وقاعدة متينة تم تأسيسها في عام 2013، نقوم بتشغيل خمسة خطوط صناعية أساسية رئيسية عبر قواعد تصنيع متخصصة متعددة لضمان جودة المنتج واستقراره على أعلى مستوى.
شهادات الجودة العالمية: تلتزم منشآتنا التزاماً صارماً بالمعايير الدولية للسيارات والصناعة، مدعومة بمجموعة كاملة من الشهادات الرئيسية بما في ذلك IATF16949 وISO9001 وISO14001 وISO45001 وISO50001.
البحث والتطوير القوي والابتكار التقني: بفضل فرق البحث المتفانية ومختبرات التصميم الجديدة المتخصصة، نمتلك محافظ براءات اختراع واسعة النطاق وقدرات اختبار متقدمة لتوفير حلول مغناطيسية عالية الموثوقية ومخصصة.
التصنيع الذكي والقابل للتطوير: نحن نستفيد من أنظمة التصنيع الذكية المتقدمة التي تديرها أنظمة تخطيط موارد المؤسسات (ERP) وأنظمة إدارة عمليات التصنيع (MES) لتحسين القدرة الإنتاجية، مما يضمن سلسلة توريد موثوقة للغاية للعملاء الدوليين في جميع أنحاء الاتحاد الأوروبي والولايات المتحدة وعلى مستوى العالم.
التعليمات
س1: ما هي المزايا الرئيسية للمحث ذي النواة غير المتبلورة؟
ج1: بالمقارنة مع الفولاذ السيليكوني التقليدي، تقلل النوى غير المتبلورة من فقد الطاقة بنسبة تتراوح بين 80% و90%، مما يعني توليد حرارة أقل بكثير. كما أنها تتحمل تيارات أعلى مع كونها أصغر بكثير من المحاثات القياسية.
س2: ما هي فائدة تصميم النواة المنقسمة من نوع القرص المضغوط؟
A2: يتيح لنا تصميم القلب المنفصل من نوع CD ضبط فجوة الهواء بسهولة. هذه المرونة تعني أنه بإمكاننا تخصيص الأداء الكهربائي بدقة ليتناسب مع احتياجاتك الدقيقة من حيث الدائرة وتيار التموج.
س3: هل ستسبب هذه المحاثات طنينًا أو ضوضاء مسموعة؟
ج٣: لا. تعمل مادة السبيكة غير المتبلورة لدينا على التخلص من صوت "الصرير" أو الطنين عالي التردد في النواة. هذا التشغيل شبه الصامت يجعلها مثالية للتطبيقات الحساسة للضوضاء مثل المركبات الكهربائية وأنظمة الصوت.
س4: هل يمكنني طلب مواصفات مخصصة لمشروعي؟
ج٤: نعم، نقدم خدمات تصميم مخصصة بالكامل. يمكننا تعديل الحث، ومعدلات التيار، ومواصفات الأسلاك، والأبعاد الفيزيائية لضمان ملاءمة المكون لمتطلبات نظام الطاقة الخاص بك.
